系统概述 | System Introduction

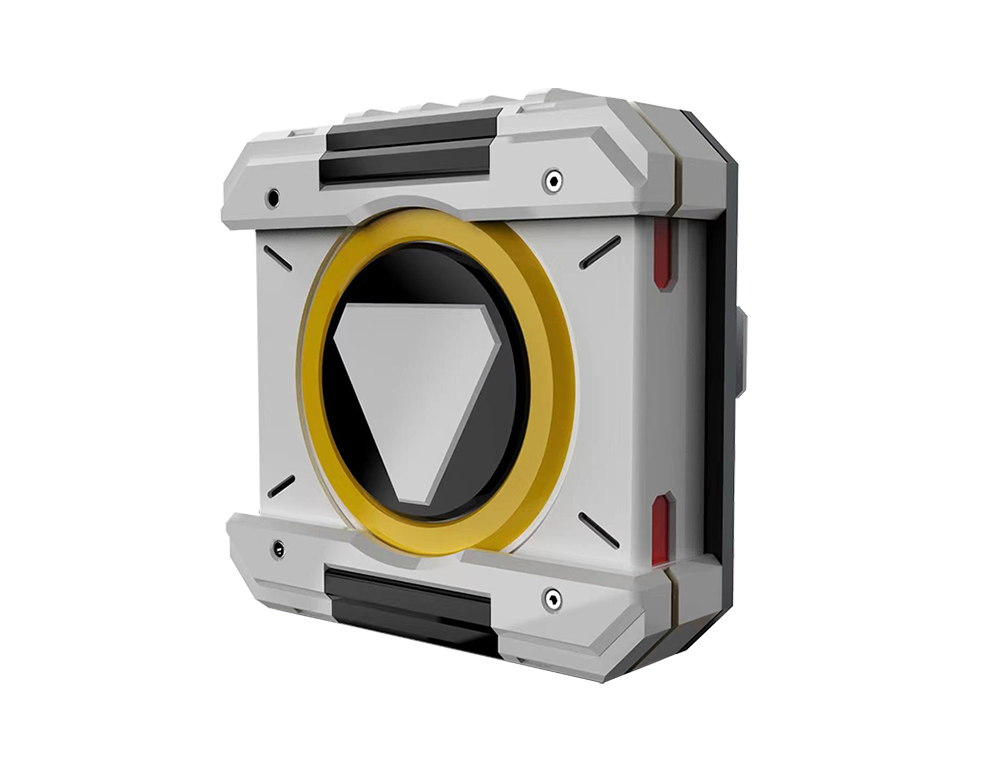

通过皮带定位系统可准确判断皮带当前运行位置，同时与皮带机控制系统联动，实现准确对皮带机进行控制，精准查找皮带损伤位置、精准控制停机位置。在皮带接头附近皮带边缘处预埋无源信息标签，定位接收器安装于上下皮带之间，通过高频定位接收器实时读取标签信息，计算皮带接头和损伤的实时位置，通过本安型手持式无线控制端进行皮带位置信息的实时显示，还可显示皮带的实时运行速度，与皮带控制系统联动，对皮带的接头和损伤位置进行准确定位和停机。

系统优势 | System Advantage

1、自动停带

替代传统的人工定位方式，可对皮带接头和损伤进行自动定位，可根据设定停机位置，将指定的皮带检修位置准确停止到指定的检修位置，及时维修，自动停带误差<1米。

2、高带速适应

可适应10m/s皮带速度下，正常读取定位卡信息，漏读率不大于1%。

3、无源定位

皮带内植入无源定位模块，不更换皮带永久使用。

4、标签安装高效安全

定位卡施工符合矿方要求，不造成皮带强度损坏，单个定位卡施工时间2分钟左右。

5、使用多样性

整个定位装置可独立使用，配有独立的便携式手持终端，有标准的通讯接口协议，可适应现有纵撕横断等设备的集成，也可与皮带机控制系统联动，实现准确定位。

6、本安认证

整个装置符合防爆要求，持有煤安证和防爆证。

7、国内唯一

各渠道收集信息均未见相关产品宣传、推广、应用，国内市场空白，我司研发的皮带定位系统属于国内唯一。

系统功能 | System Features

1、接头定位

通过在皮带接头附近预埋无源定位标签，可实现对接头的定位，可实时获知皮带接头的位置信息。

2、速度获取

接收器每读取到两个相邻的无源定位标签，可通过标签配置的绝对位置和间隔时间计算出实时运行速度。

3、损伤定位

结合接头信息和实时速度，可实现对每个损伤的实时定位。

4、便携显示

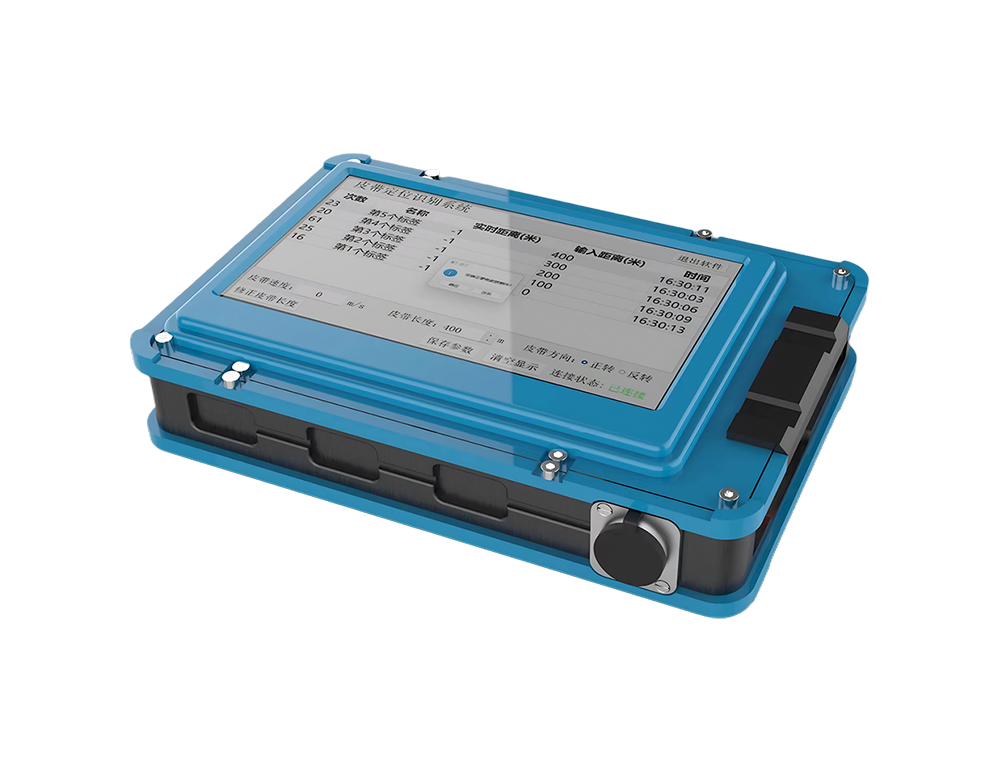

配有便携式手持终端，通过无线与接收器进行通讯，实时显示接收器返回的定位标识信息，可直观查看皮带的接头位置信息。

5、联动停机（选配）

可根据设定停机位置，将指定的皮带检修位置通过联动方式准确停止到指定的检修位置，及时维修。

6、手动停机（选配）

选配皮带融合联动模块时，可通过终端进行手动急停。

7、集成应用（选配）

有标准的通讯接口协议，可适应我司横断、纵撕等设备的集成，也支持第三方设备的集成，可提供精确的皮带定位信息。

性能参数 | Performance Parameters

1）系统工作电压：AC 127V/220V；

2）系统工作电流：≤1A；

3）可容检测皮带速度：0～10m/s；

4）通讯方式：以太网和无线wifi通讯；

5）防护等级：IP54；

6）可检测定位标签距离：60cm；

7）联动停机精度：≤1m；

8）设备显示方式：便携式手持终端、上位机终端；

9）对环境要求：无要求，可适应各种复杂环境；

10）软件运行环境：Windows10；

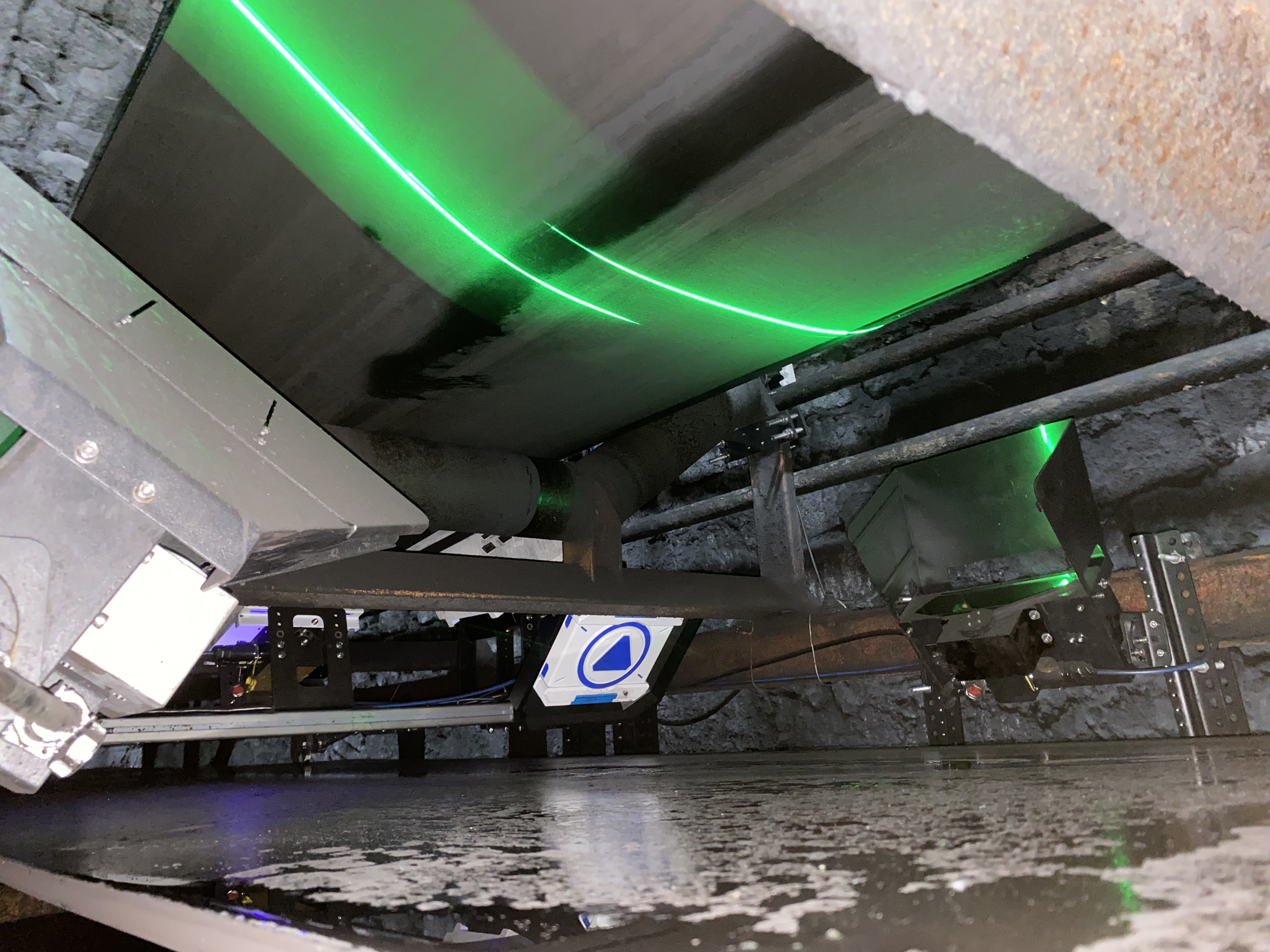

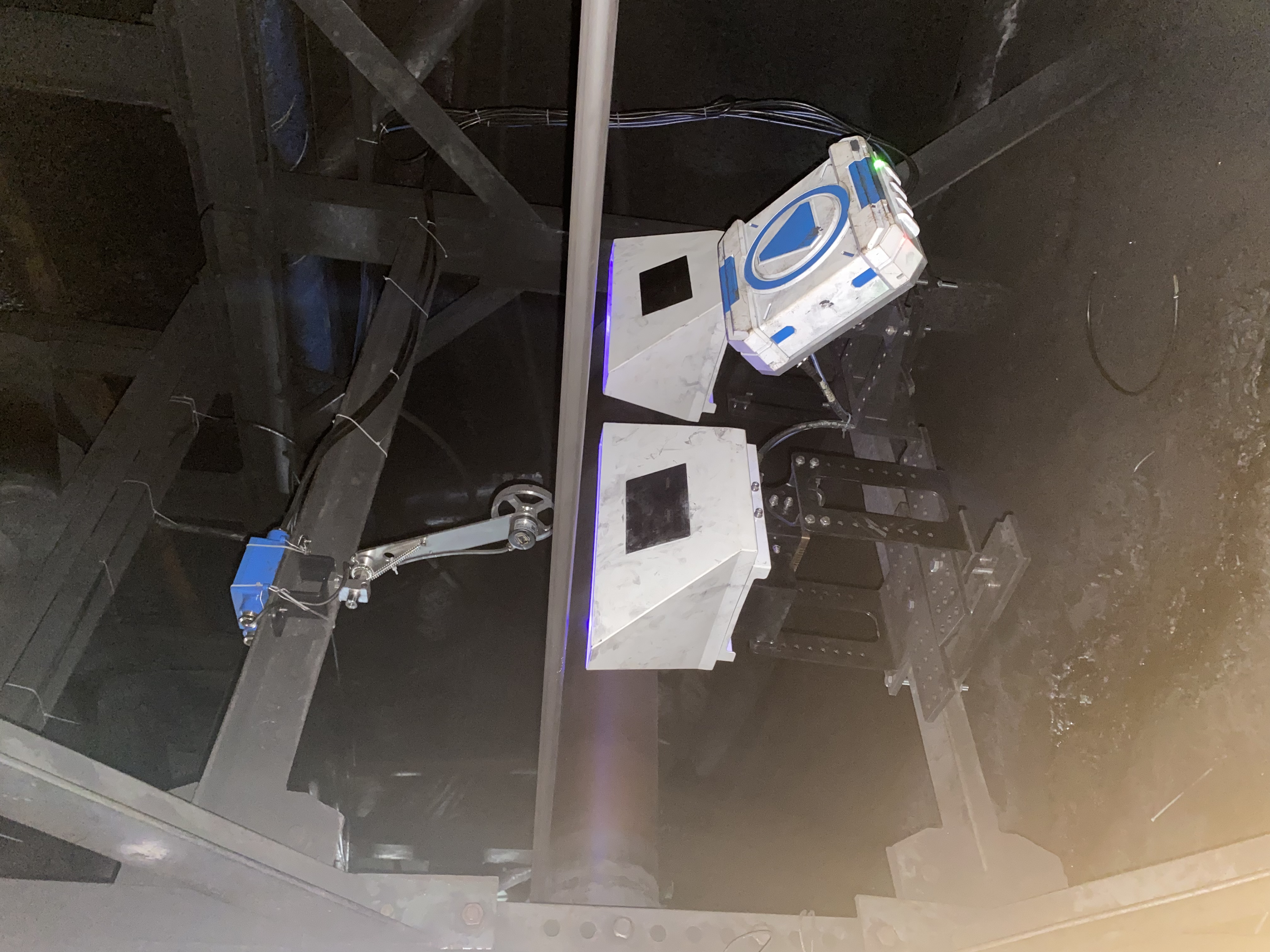

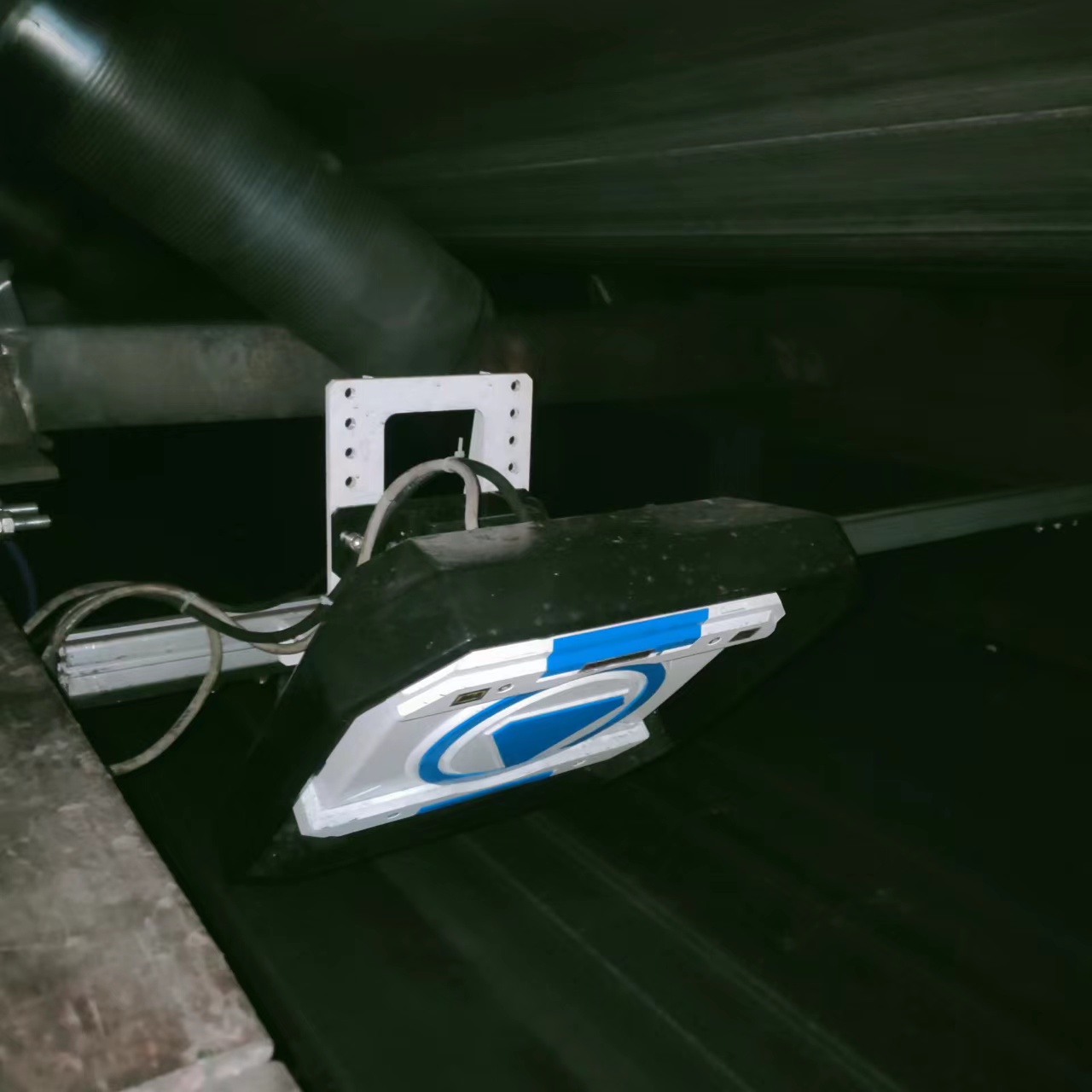

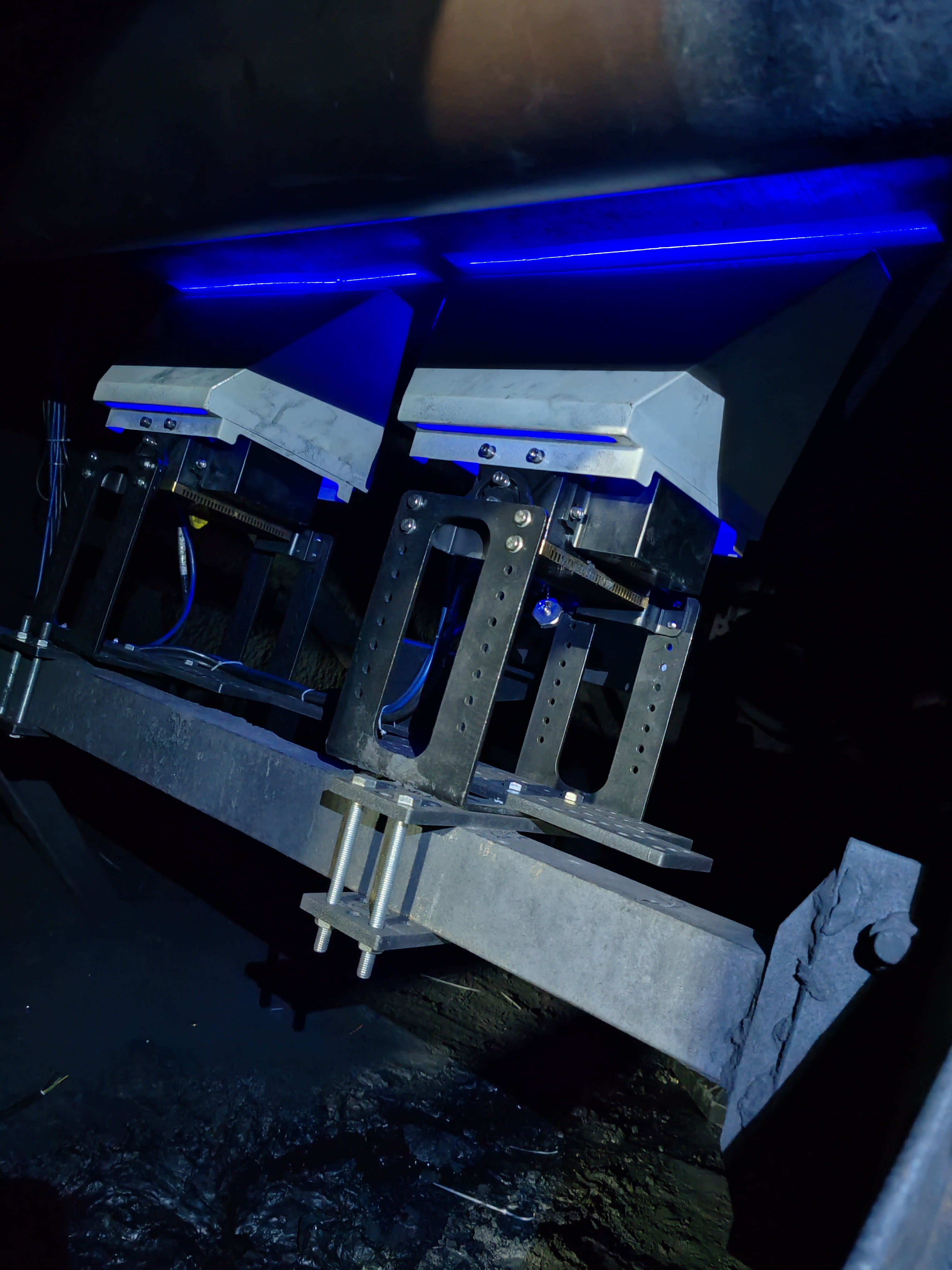

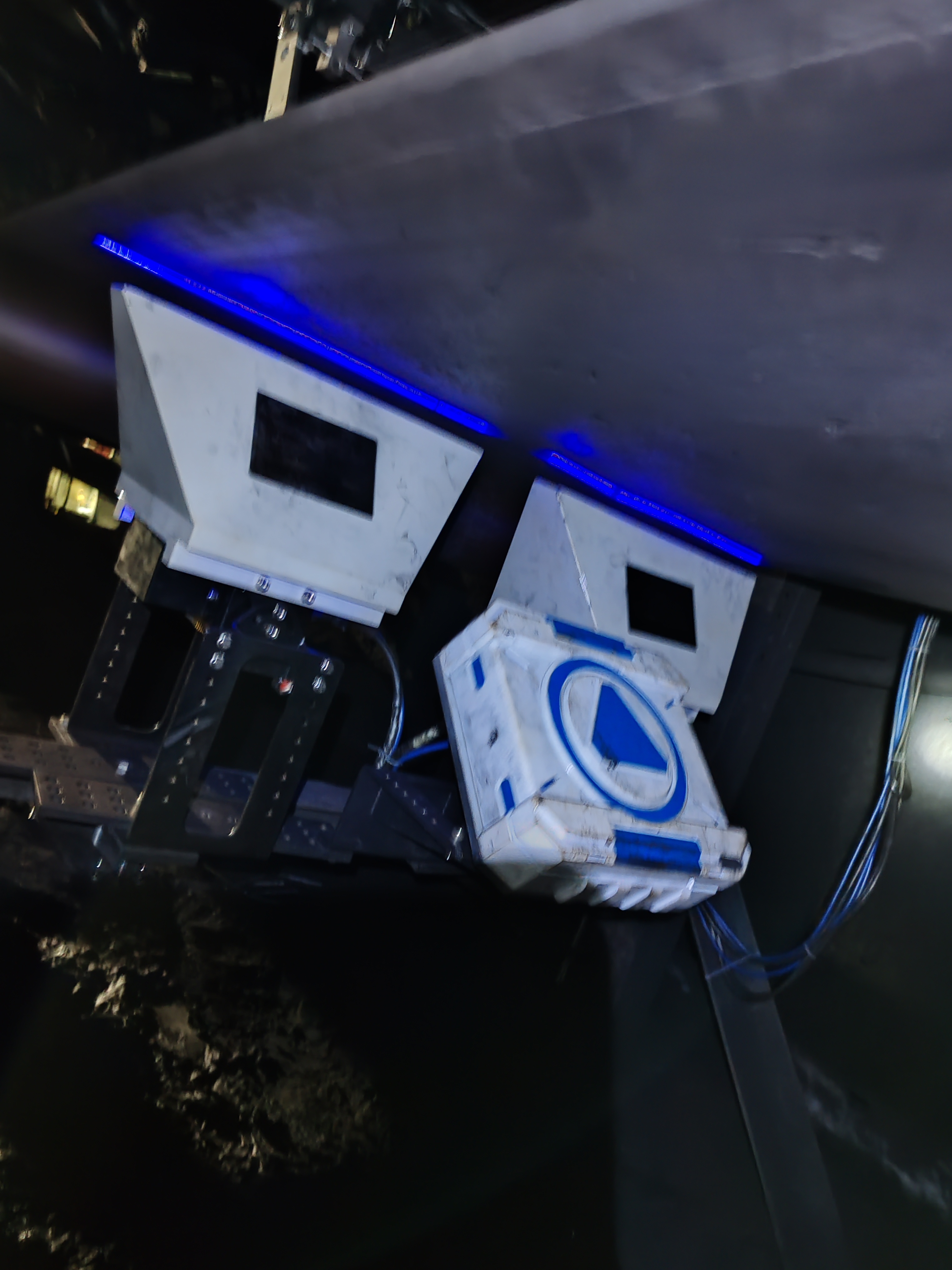

现场案例 | On-site Case
