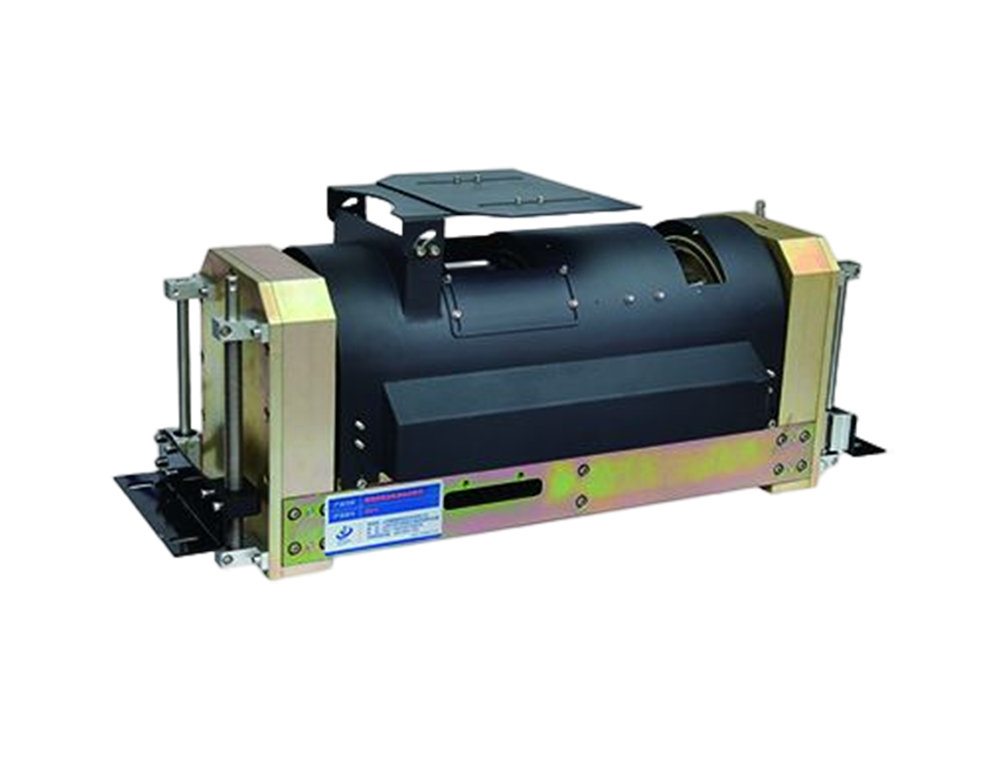

系统概述 | System Introduction

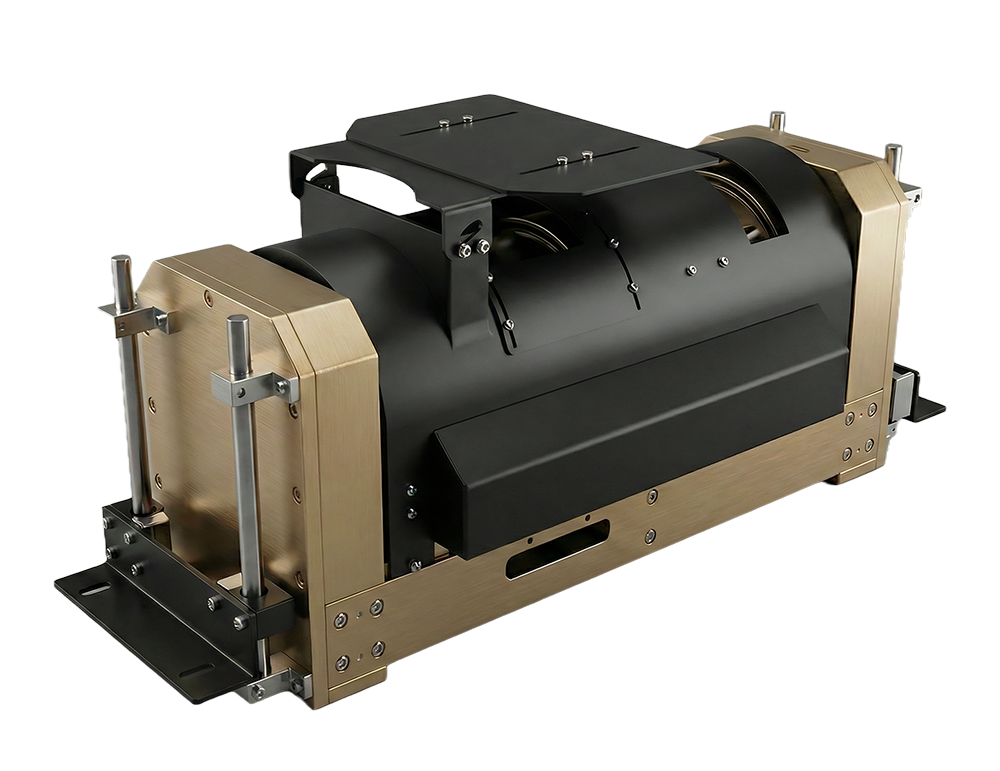

该设备利用高速摄像机对胶带表面进行拍摄成像，通过激光束在胶带表面呈现一条与胶带表面完全相符的轮廓线，实现了对胶带表面轮廓的实时成像，辅助图像实时算法对拍摄图像中的轮廓线变化进行判断，准确实现对皮带表面脱胶、撕裂等现象进行实时的预警和停机保护。

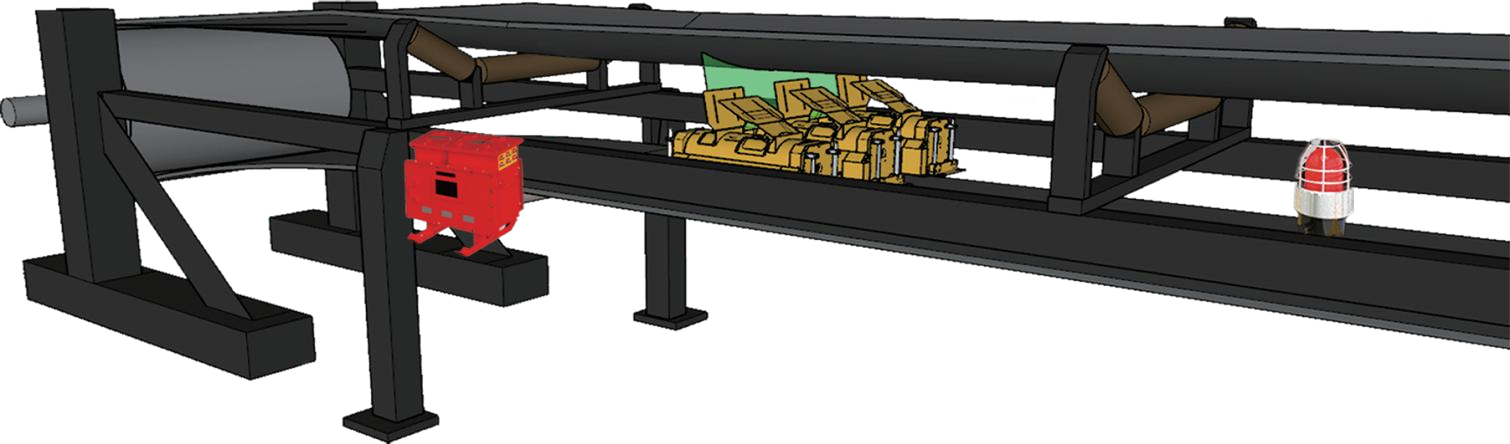

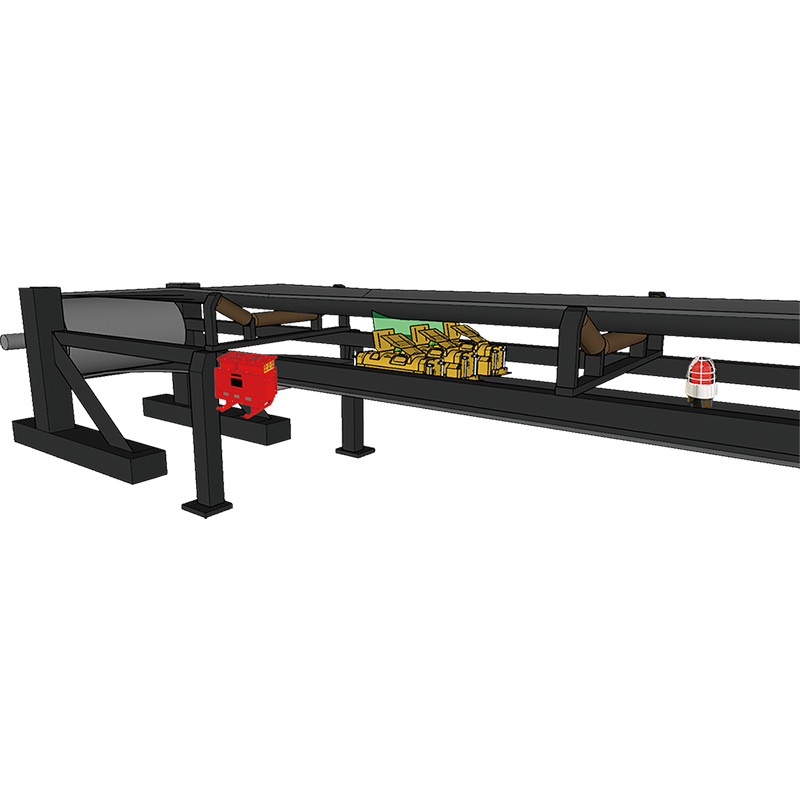

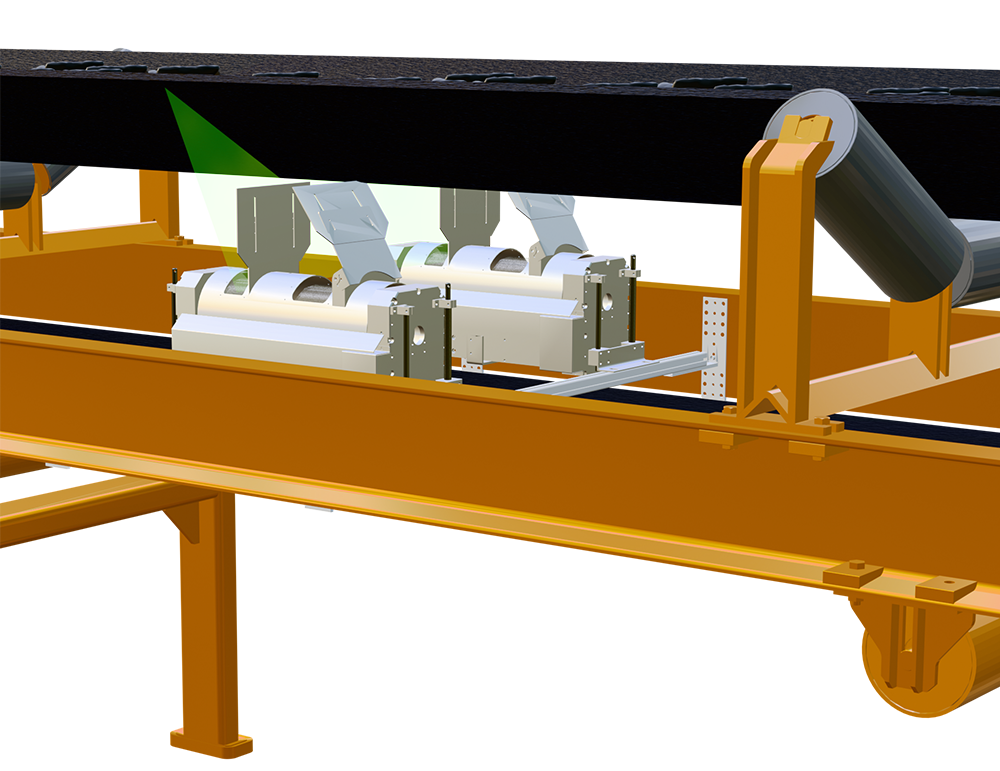

系统原理

1、基于视觉扫描的原理，进行撕裂检测；

2、激光发射器，垂直于皮带发射一条激光束；

3、面阵相机，倾斜拍摄，提取激光线分析皮带轮廓变化。

系统优势 | System Advantage

1、检测准确性高

检测准确性高达 98%。可获取皮带轮廓，算法检测准确性高。

2、实时检测识别纵撕

全国首家解决了实时解算难的问题，可以实现实时检测撕裂。

3、本安认证，性价比高

装置符合本安认证要求；设备使用成熟技术，性价比更高。

4、响应实时性高

算法检测和响应时间短，可在 200ms 内对异常情况做出响应。

5、同技术产品防尘效果最佳

带有滚动式除尘装置，清扫效果好，能提高该技术产品的环境适应力。

系统功能 | System Features

1、无人值守

设备调试完成后，无需人员操作和看管，自动根据皮带运行情况进行启动和停止。

2、智能识别

利用软件算法实现对皮带表面损伤情况进行实时的自动判断和分析，对输送带表面脱胶、划伤、撕裂等损伤分别作出识别判断，给出不同报警处理。

3、实时监控

皮带运行状态实时显示在电脑屏幕，用户可流畅观看输送带的表面图像。

4、集控联锁

对输送带撕裂长度或宽度大于设定的损伤，实现实时停机。

5、声光报警

对撕裂长度或宽度小于设定值的损伤、覆盖胶脱落的损伤、边缘胶带破损等实现就地和地面声光报警。

6、全息存储

撕裂停机后能实现对撕裂位置的局部放大图像观看与保存。

7、智能分类

利用软件算法实现对皮带表面损伤进行实时的判断和分析,对脱胶、划伤、撕裂等不同损伤作出有效分类，给予相应的处理方式。

8、自动过滤

可智能识别新旧损伤，自动过滤掉已检测出且不影响皮带安全的损伤，旧伤不重复报警。

9、紧急停机

发现撕裂长、宽度大于设定值的损伤，判定为发生纵向撕裂，立即进行声光报警且紧急停机。

性能参数 | Performance Parameters

1、系统工作电压：AC 127V；

2、系统工作电流：≤1A；

3、可容检测胶带速度：0～32m/s；

4、可容检测胶带宽度：无限制；

5、算法延时：≤0.2ms；

6、通讯方式：以太网或光纤；

7、通讯距离：10Km；

8、防护等级：IP57；

9、单帧视野：400mm×300mm；

10、帧分辨率：1024×768；

11、停止距离：0.5m及以上（可根据需求自定义）；

12、软件运行环境：Windows7/10。

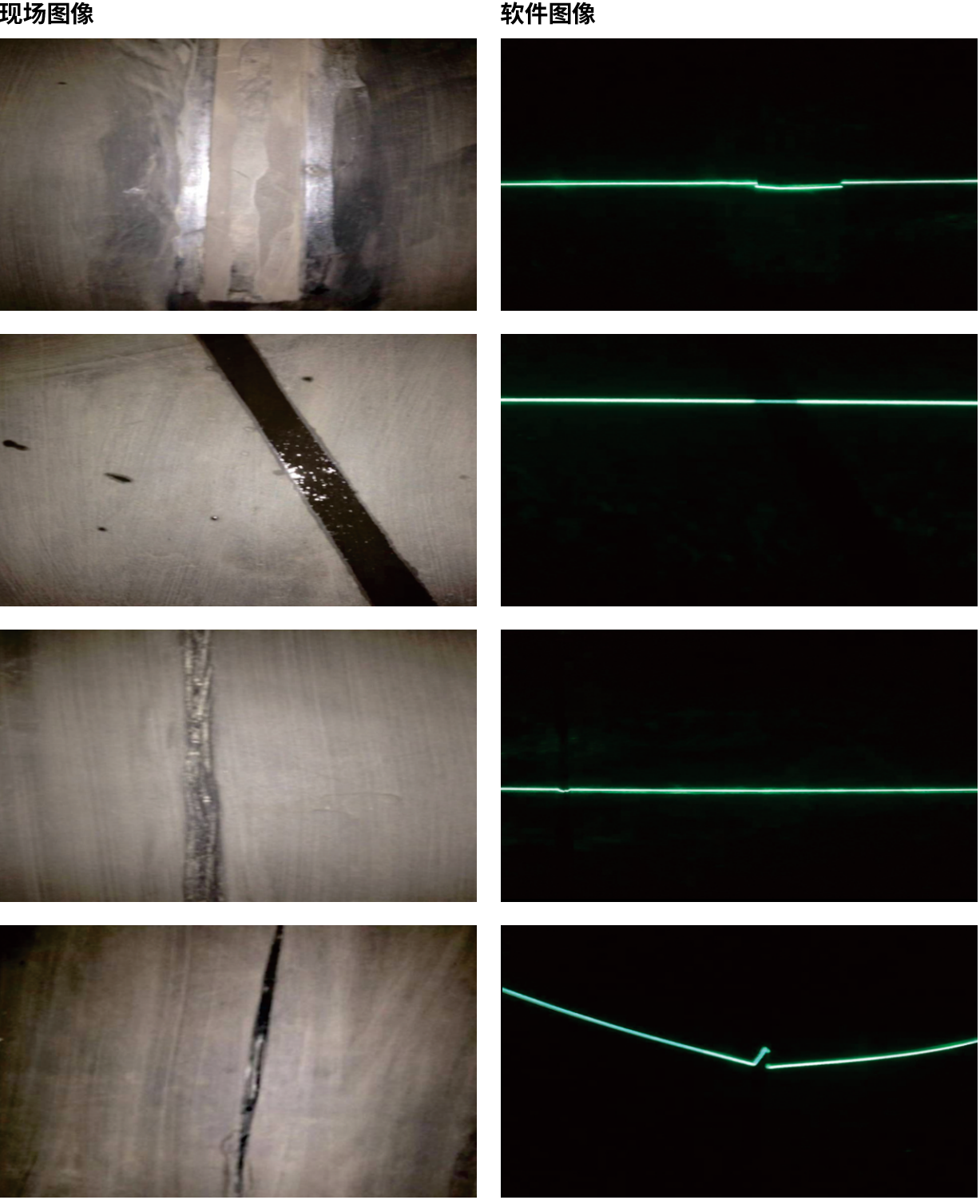

检测案例 | Test Case

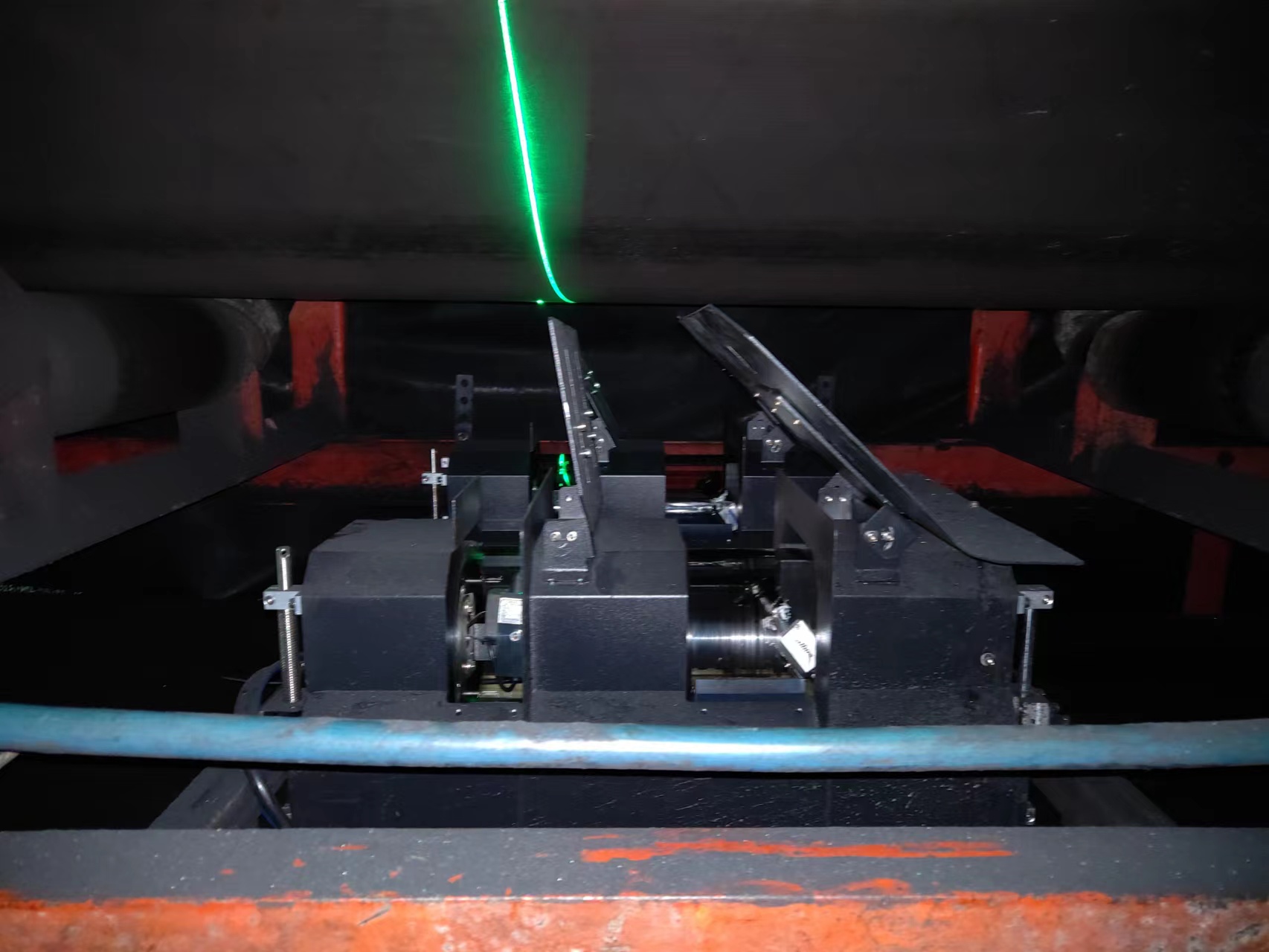

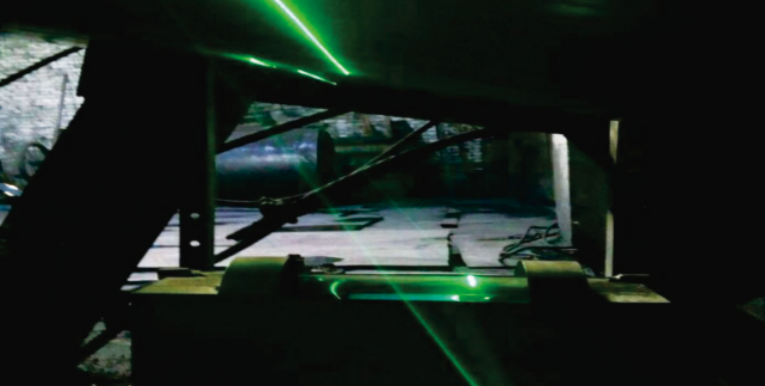

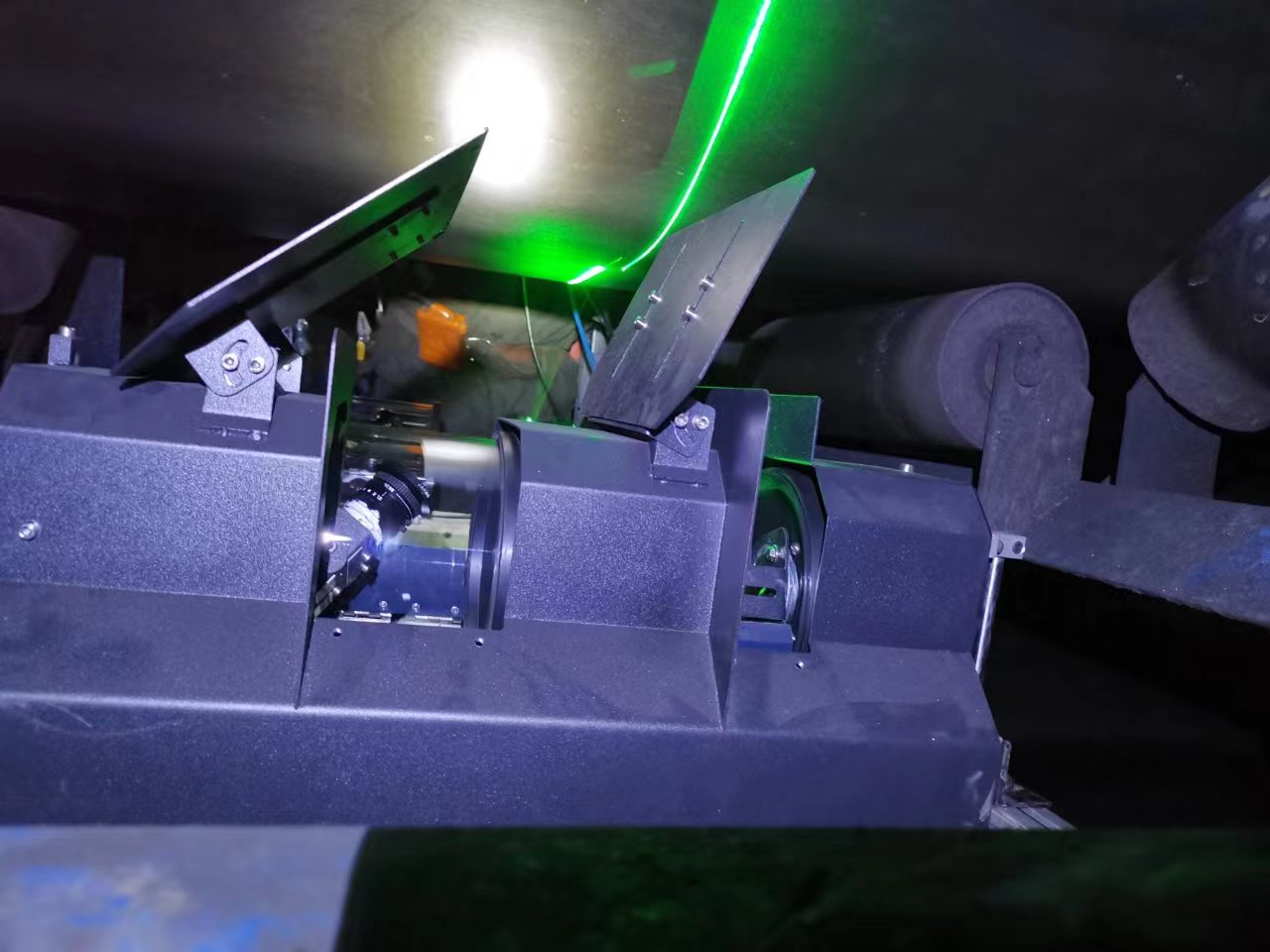

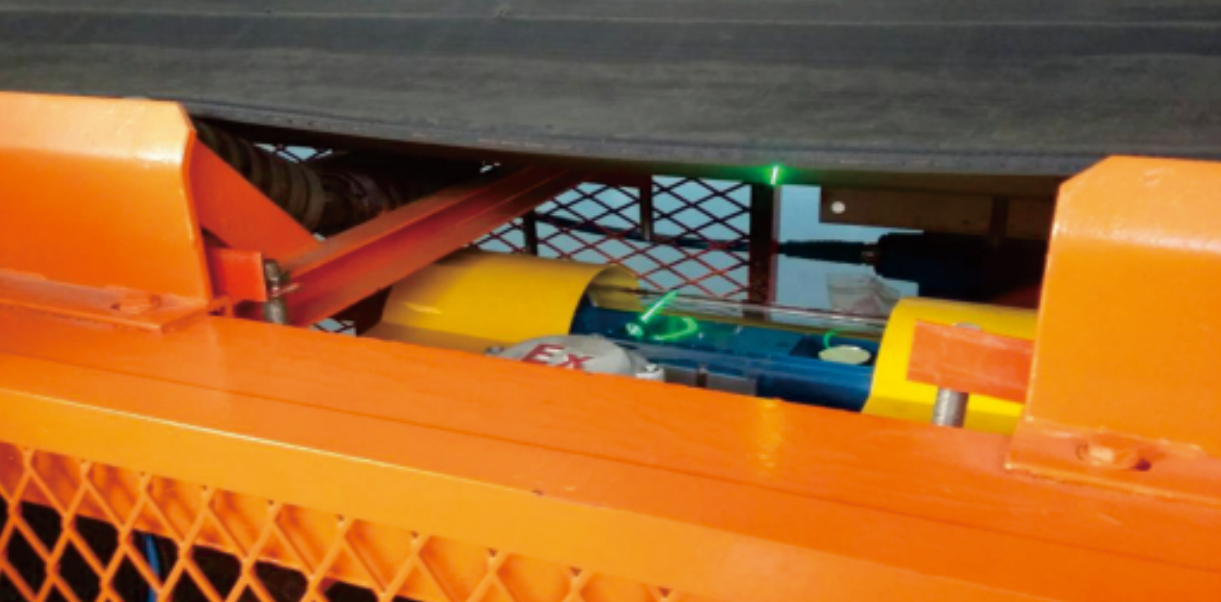

现场案例 | On-site Case
