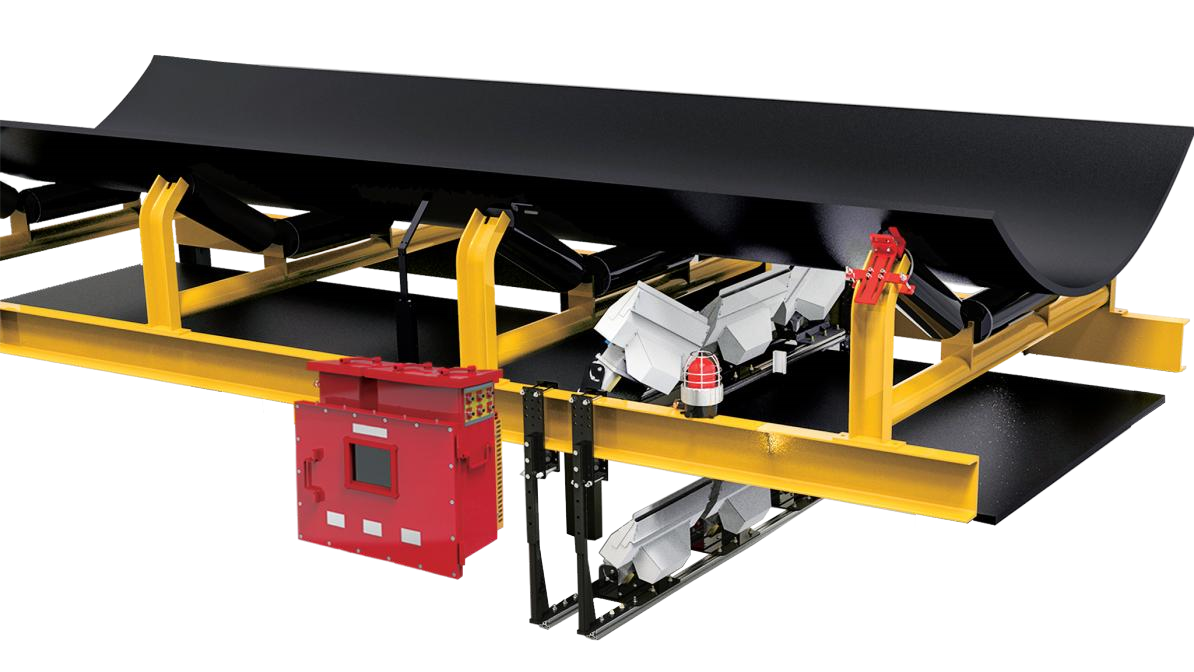

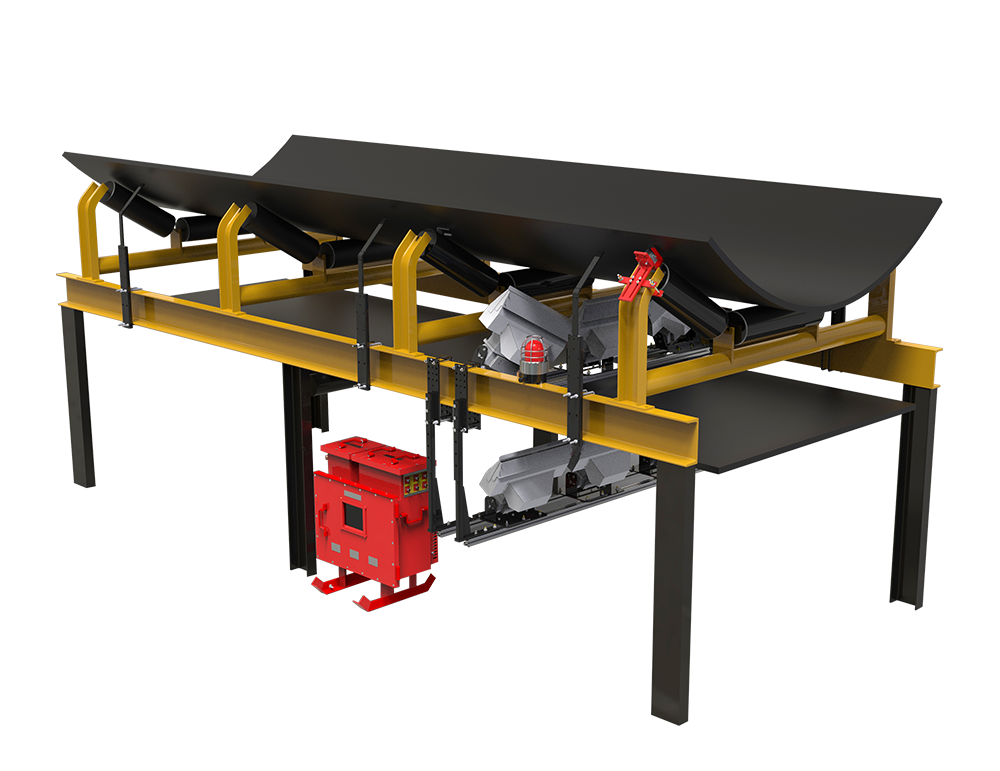

输送带TDI高清图像纵撕监测系统

系统概述 | System Introduction

利用特种高亮LED光源对皮带表面进行补光，工业高速相机进行图像采集，可实时输出高清图像，将图像实时传输到矿用隔爆兼本安型主机箱，对带面图像进行AI识别分析和实时存储，对皮带表面的各种损伤进行实时的识别和判断，并根据判断结果进行报警或停机处理。

系统原理

1、同样基于视觉扫描的原理，进行撕裂检测；

2、由激光轮廓原理，升级为图像检测，可直观展示带面图像；

3、除尘结构自主发明，已在现场实际运行最长时间超过3年，稳定可靠；

系统优势 | System Advantage

1、可直观查看带面图像

高带速时人工无法对带面进行清晰查看，无法实现带面巡检，该设备可实现高带速下的高清图像采集，可实时在软件界面进行显示，也可进行实时全息存储和全带面图像展示。

2、环境适应力强

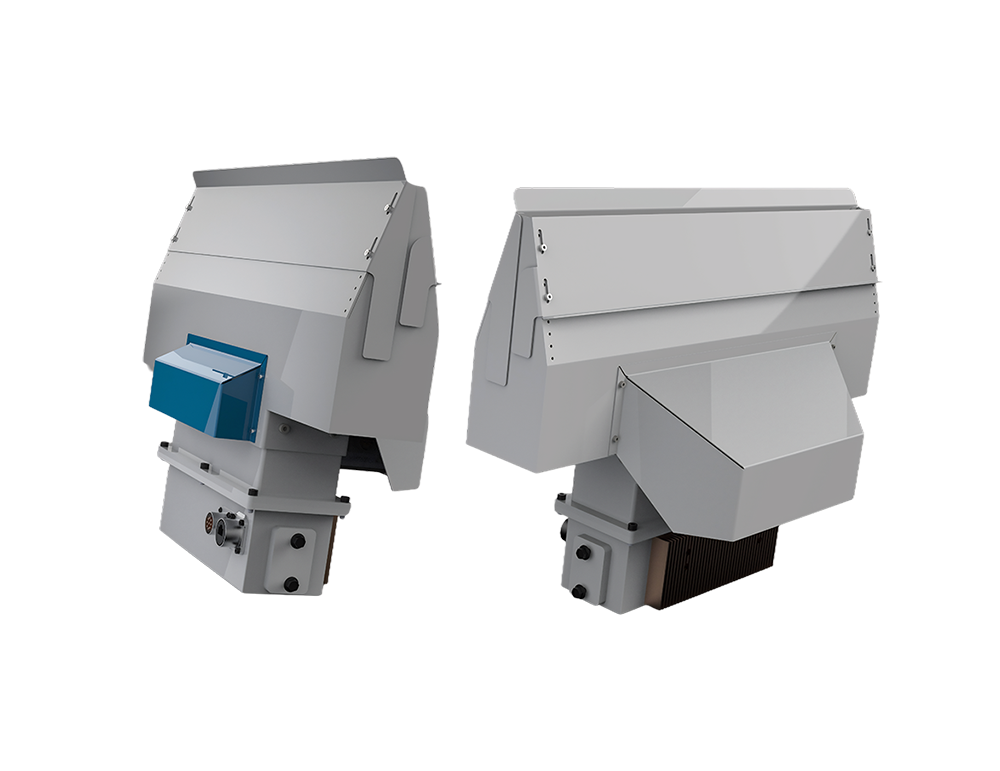

因 TDI 相机采集范围极小，通过遮挡罩可屏蔽 90% 的环境影响，再经过镜面的定时雨刮除尘，实现了极高的环境适应力，可在粉尘大、泥水大、强光照射、雨雪天气等恶劣环境下稳定运行。

3、实现精确定位

与皮带定位装置配合，实现了损伤相对于各接头的准确定位，工人检修时可根据提供的详细准确的损伤故障位置信息进行现场确认和处理。

4、新旧损伤屏蔽

可将已确认的损伤进行屏蔽，原有伤口发生形变超过设定阈值后实现二次报警。

系统功能 | System Features

1、无人值守

设备调试完成后，无需人员操作和看管，自动根据皮带运行情况进行启动和停止。

2、智能识别

可识别新旧损伤，可对已检测出的损伤进行屏蔽，不重复二次报警。

3、实时监控

皮带运行运行状态实时显示在电脑屏幕，用户可流畅观看输送带的表面图像。

4、集控联锁

对输送带撕裂长度或宽度大于设定的损伤，实现实时停机。

5、缺陷定位

确定报警损伤的的横竖向坐标和尺寸。

6、声光报警

对撕裂长度或宽度小于设定值的损伤、覆盖胶脱落的损伤、边缘胶带破损等实现就地和地面声光报警。

7、全息存储

损伤报警后的图片数据保存，供提取回看。

8、报表功能

可自定义时间范围，查询报警信息和报警图片，并自动生成报表。

性能参数 | Performance Parameters

1、系统工作电压：AC 127V/220V；

2、系统工作电流：≤2A；

3、可容检测胶带速度：0～20m/s；

4、可容检测胶带宽度：无限制；

5、算法延时：≤0.1ms；

6、通讯方式：以太网（环网）或光钎；

7、防护等级：IP54；

8、分辨率：2048×1；

9、对环境要求：无要求，可适应各种复杂环境；

11、是否自主运行：整个系统自主运行，自动除尘，无需人工干预；

12、停止距离：0.1m及以上，可根据需求自定义；

13、软件运行环境：32位和64位 Windows系统均可；

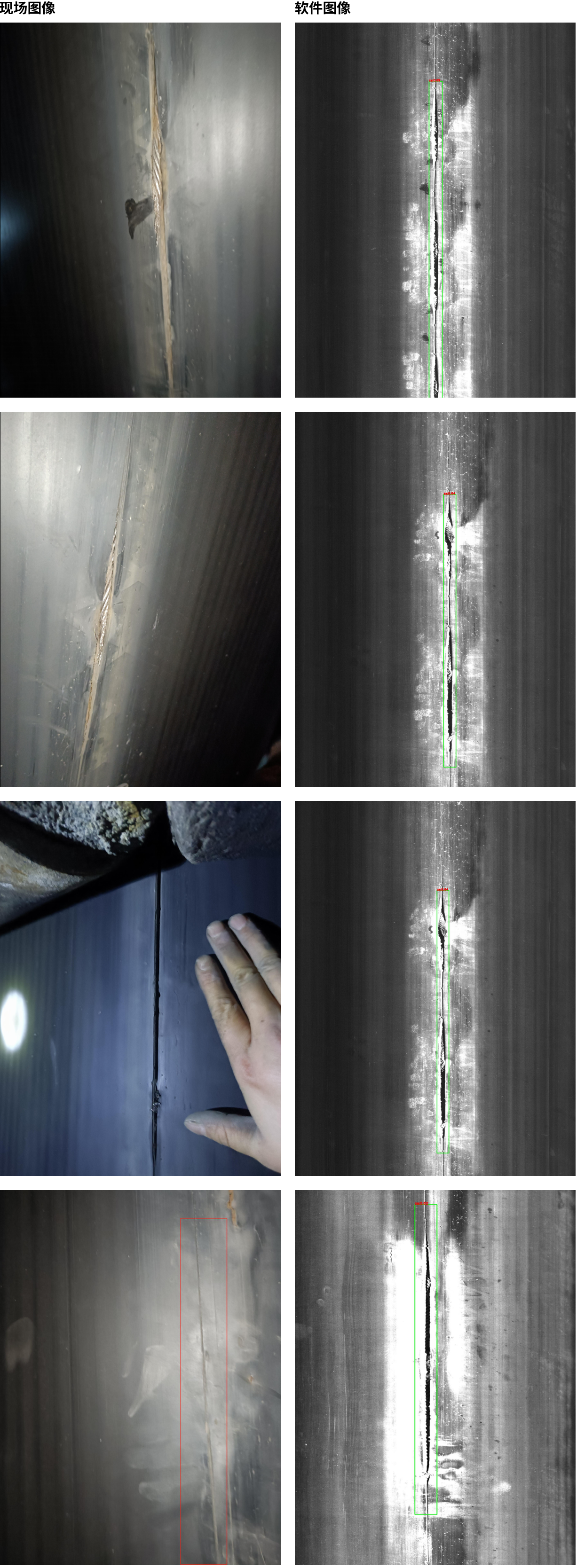

检测案例 | Test Case

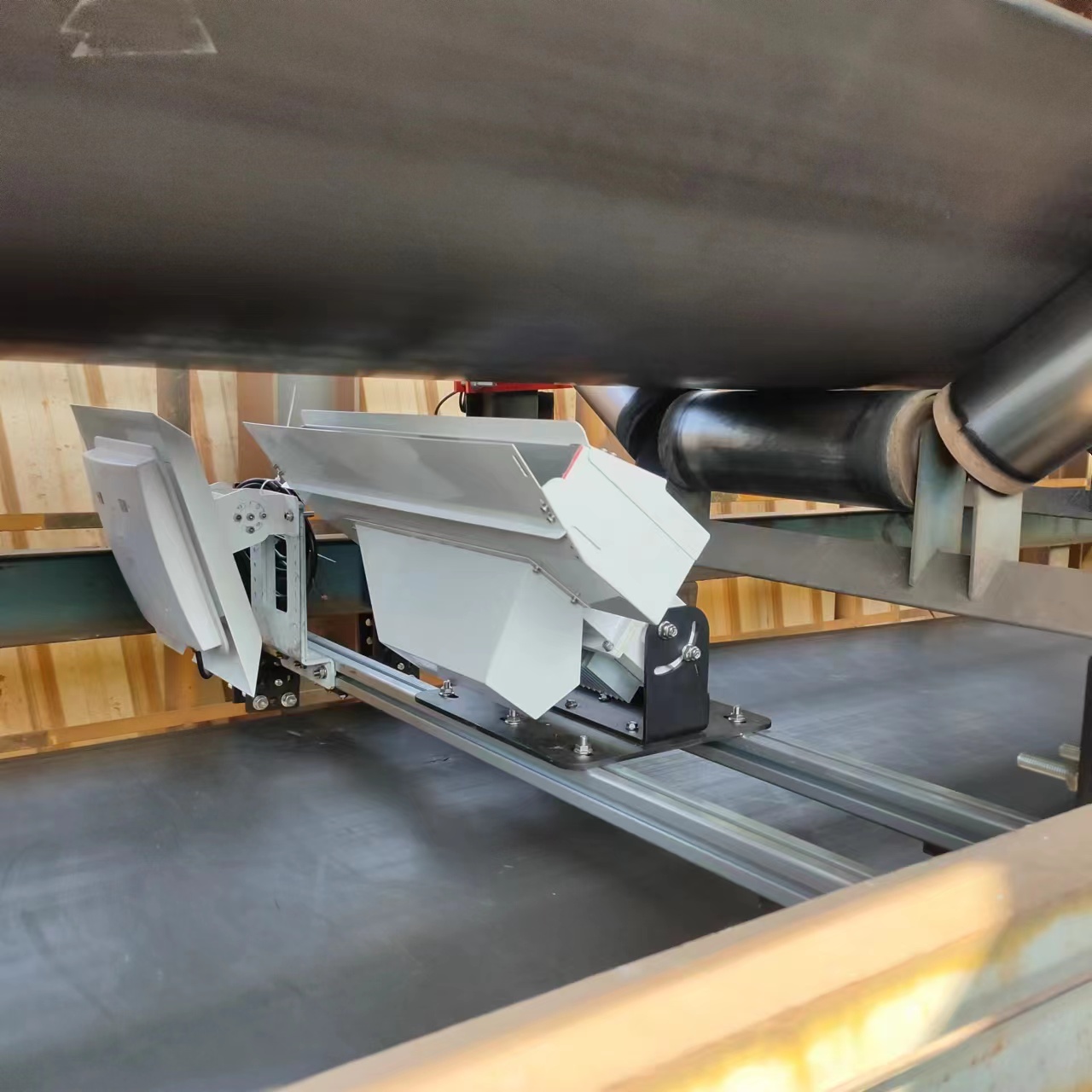

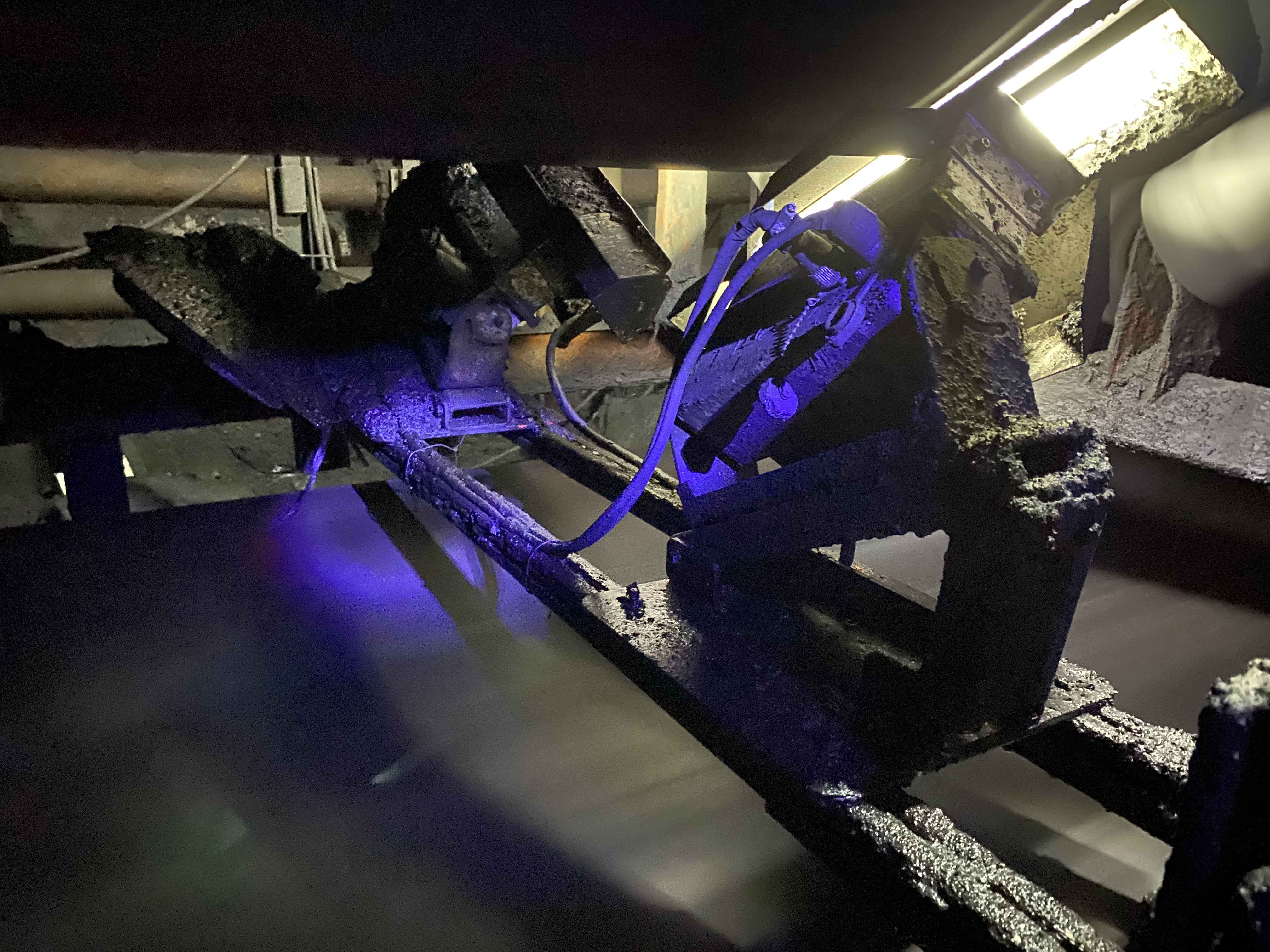

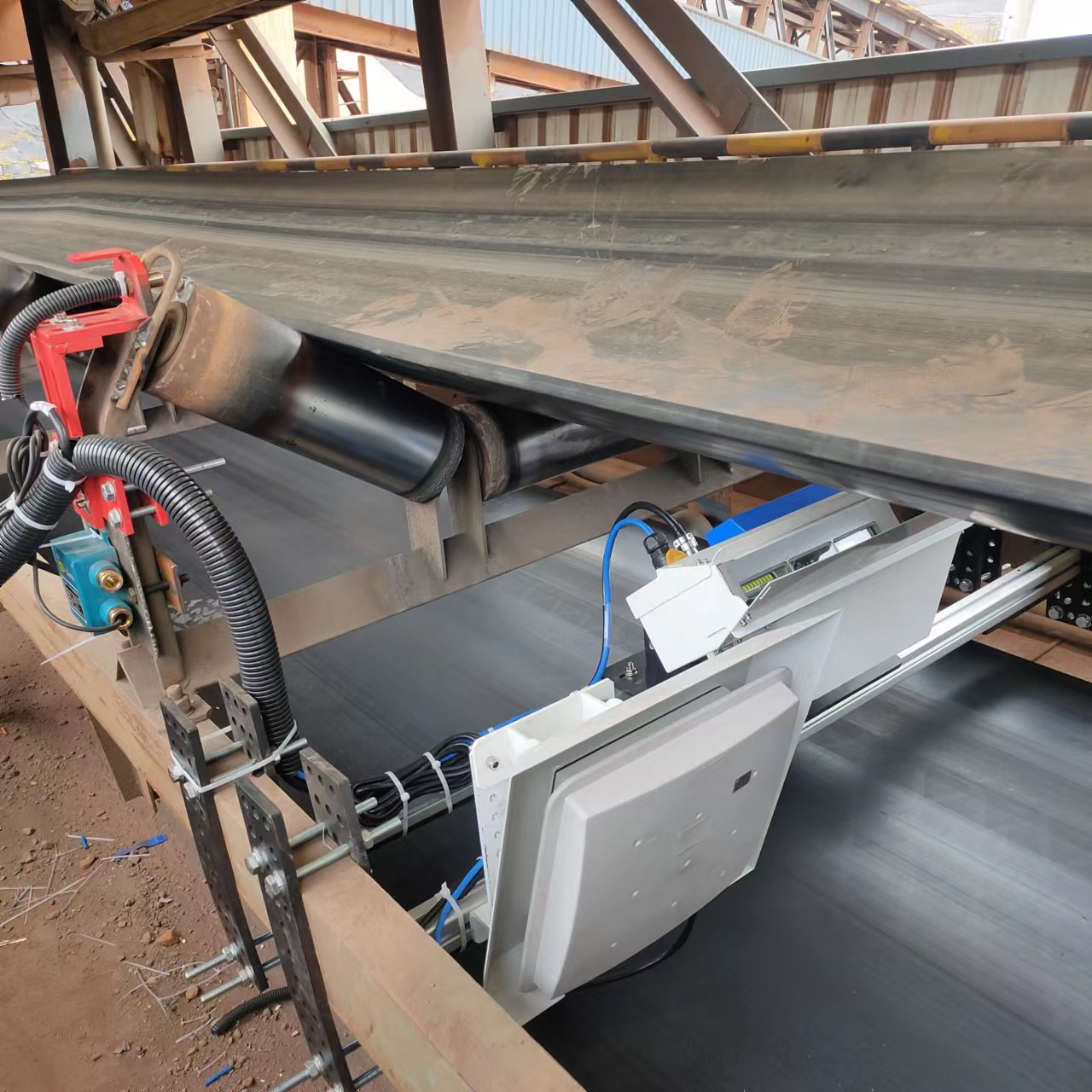

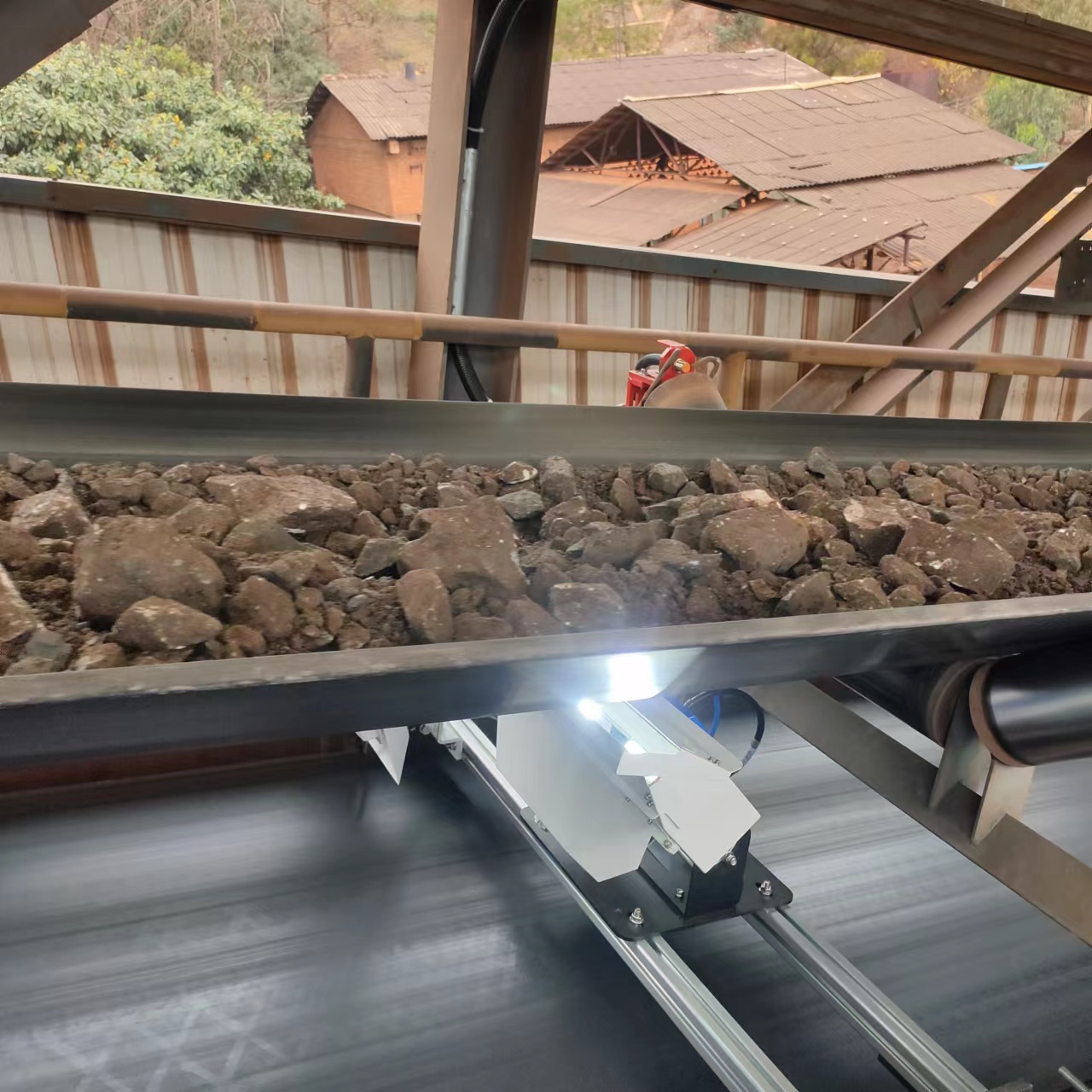

现场案例 | On-site Case
