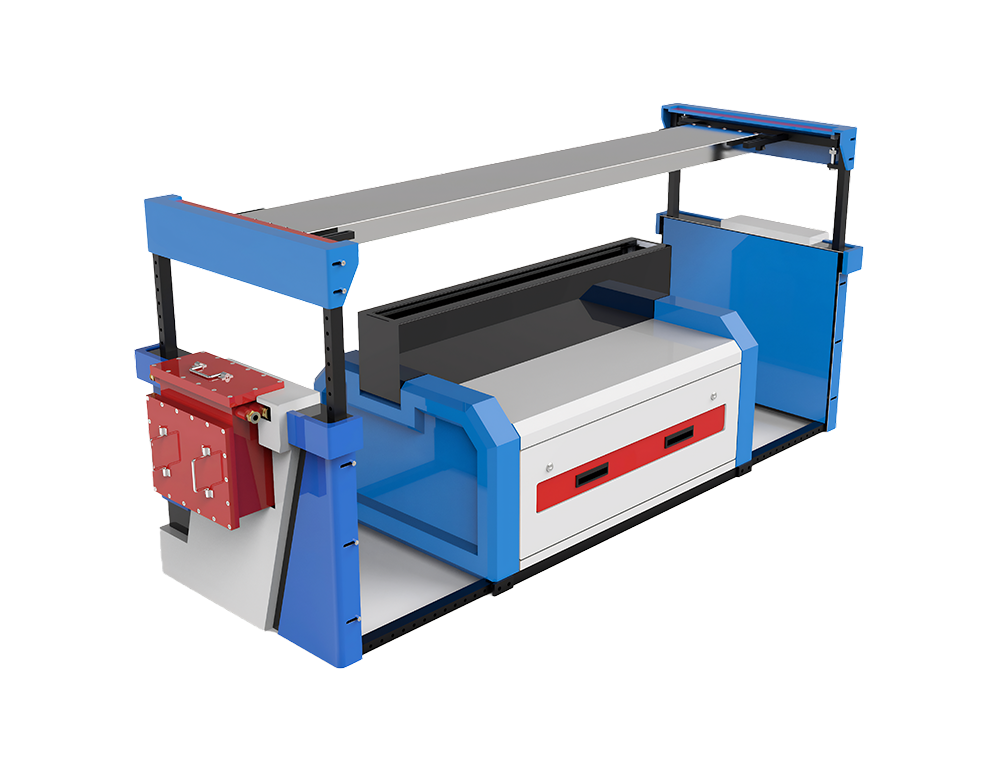

芳纶输送带实时在线检测装置

产品概述 | Product Introduction

设备采用了线阵双能采集单元、X射线源、高速AD转换电路和USB2.0高速传输模式等技术，解决芳纶与橡胶衰减率差异很小的透视拍摄问题，实现实时在线对芳纶输送带进行立体成像。项目利用X射线的出射扇束，实现了一个射线源多个采集单元的同时拍摄。通过同一位置的多角度数据合成了芳纶带完整的立体图像，利用射线扇束角度扩散与传感器并列组合的方式，彻底解决了在实际现场立体成像难的问题。

产品优势 | Product Advantage

1、先进的图像识别技术

设备采用了基于形状匹配、分割匹配、连贯性匹配等多种算法的图像识别技术，能够精确识别指形接头缝隙边缘图像，并计算缝隙尺寸，有效判断接头变化情况。这种技术提高了识别的准确性和可靠性。

2、适应芳纶带接头多样性

针对芳纶带接头内部指形的多样性和不规则性，设备建立了完整的芳纶输送带指形库。通过图像自动实时识别技术与指形库数据的对比，实现了对芳纶带接头的自动识别与分析，增强了设备的适应性和灵活性。

3、高精度数据采集

设备采用0.8mm高分率高精密线阵探测器，能够清晰呈现芳纶输送带内部骨架图像，并实现数据的实时采集。这种高精度数据采集能力确保了数据的准确性和完整性，为后续分析提供了可靠的基础。

4、高效的数据通信技术

设备采用多路并行AD采集和1000M以太网通信技术，适应了实际应用中的数据传输需求，提高了数据传输的效率和稳定性。

5、可靠的数据存储方案

设备使用单独的存储线程和硬盘映射技术，实现了数据的及时、完整存储。这种存储方案确保了数据的安全性和可追溯性，为后续的数据分析和故障排查提供了有力支持。

产品特点 | Product Advantage

1、产品模块化。设备可拆分为四部分独立的箱体，便于长途运输与设备下井；硬件模块化，便于安装、调试、维修、更换。

2、设备开、停机及监控均可在地面工控机上远程操作，方便操作。

3、设备可在输送带正常工作状态下进行实时检测，无需停机，不影响生产。

4、采用光纤通讯，可保证20公里以内的数据传输。此外，还可使用以太网、CAN等多种通讯方式进行数据传输。

5、现场使用的系统设备均集成在一个组合箱体内，便于现场标准化管理。

6、设备高度可调，可适用于任何高度的胶带设备。

7、只需要接入127V或220V输入和光纤，现场安装简便、快捷。

8、机壳为钢结构，适应现场恶劣的使用条件。

性能参数 | Performance Parameters

1、可3.6m/s胶带运行速度中在线检测；

2、可兼容800mm-2200mm胶带宽度；

3、工作环境温度：50℃-40℃；工作环境湿度：25℃时   95%RH；

4、系统电源电压：交流127v/220v/380/660v/1140v（提供现场实际电源电压）；

5、可识别最小形变：1.6mm；

6、分别率：0.8mm×0.8mm；

7、采集方式： X射线

8、传输协议：采用TCP/IP协议；

9、系统软件：采用C/S架构设计，适应win10 64位系统，适应多种接口、多种语言；

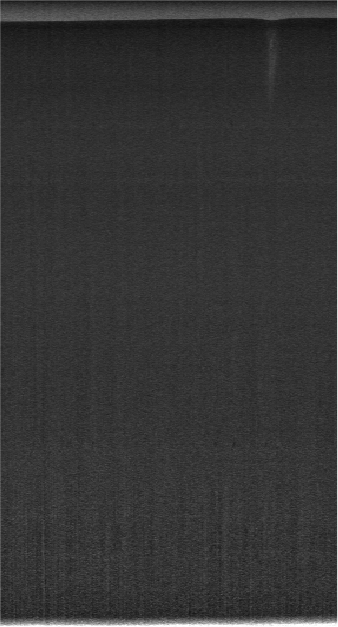

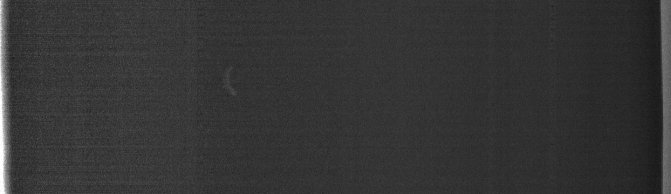

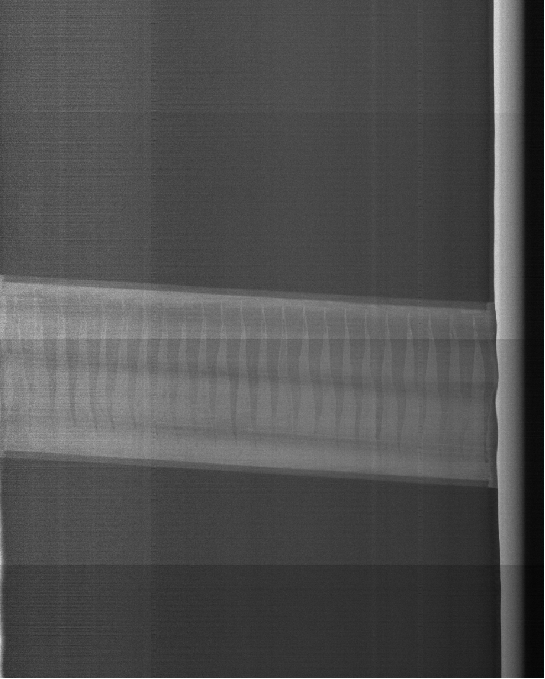

检测效果 | Detection Effect
